直線振動篩_直線篩價格_直線篩廠家

產品特點：
直線振動篩適用于粒度在0.074-5mm、含水量小于70%、無粘性的各種干式粉狀物料的篩分。大給料粒度不大于10mm。直線振動篩廣泛適用于化工、食品、塑料、醫藥、冶金、玻璃、建材、糧食、化肥、磨料、陶瓷等行業中干式粉狀物料或顆粒狀物料的篩分。

產品咨詢熱線:
13503809925

詳細介紹
資質榮譽
在線訂購

直線振動篩_直線篩價格_直線篩廠家

一、直線振動篩工作原理
多層粉料振動篩為雙振動電機驅動，利用振動電機激振的原理工作。當兩臺電機作同步、反向旋轉時，其偏心塊所產生的振動力在平行于電機軸線的方向相互抵消，在垂直于電機軸的方向疊為一合力，因此篩機的運動軌跡為一直線。兩電機軸相對篩面在垂直方向有一傾角，在振動力和物料自重力的聯合作用下，使物料在篩面上被拋起跳躍式向前作直線運動，以合理匹配篩網達到篩分的目的。

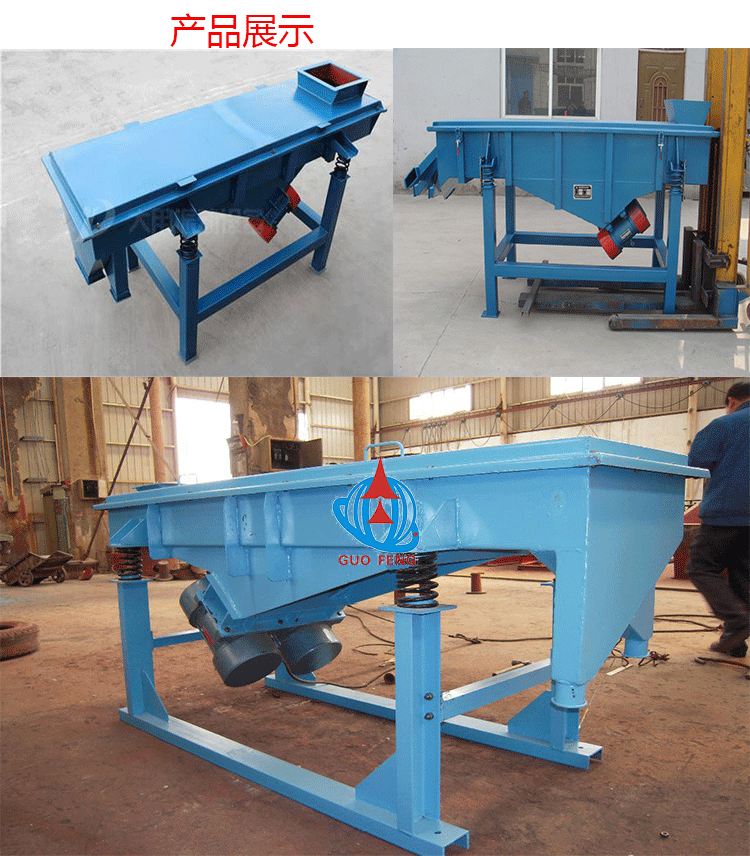

普鋼直線篩1_01

二、直線振動篩使用范圍
DZSF型直線振動篩適用于0.74-10mm，含水小于7％，無粘性物料的任何干式物料的篩分。主要用于磨料磨具原料、化工、塑料、醫藥、樹脂粉、陶瓷原料、冶金、建材、糧食、化肥等行業中的干式粉狀、細顆粒狀或細微粉物料的篩分。

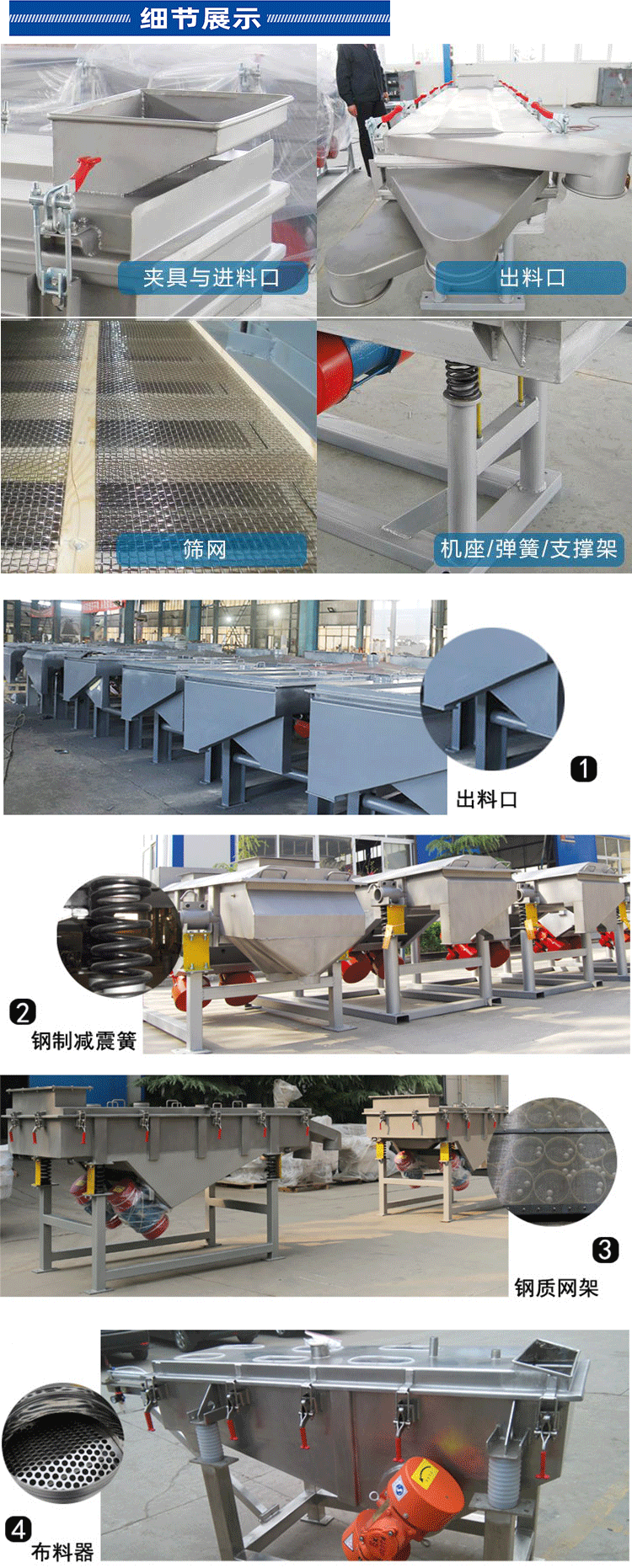

普鋼直線篩1_03 000-BtPEjlnsbQuO

三、直線振動篩的部分規格參數

型號	篩面尺寸	篩面層數	網孔尺寸	處理量	振次	雙振幅	電機功率	振動方向角	外形尺寸（長×寬×高）
DZSF520	500×2000	1	2-200	0.05-5	960	6-7	2×0.4	45-60	2140×808×848
2DZSF520	500×2000	2		0.05-5	960	6-7	2×0.4	45-60	2199×808×878
3DZSF520	500×2500	3		0.03-5	1450	4-6	2×0.4	45	2256×808×938
DZSF525		1		0.06-8	960	5-7	2×0.4	45-60	2642×808×848
2DZSF525		2		0.06-8	1450	4-6	2×0.4	45	2699×808×878
3DZSF525		3		0.06-8	960	6-8	2×0.75	45-60	2750×808×938
4DZSF525		4		0.1-15	1450	5-7	2×0.4	45	2813×808×1000
5DZSF525		5		0.08-15	1450	5-7	2×0.4	45	2883×808×1060
6DZSF525		6		0.07-15	960	6-8	2×0.75	45-60	2953×808×1120
DZSF1020	1000×2000	1		0.12-20	960	6-8	2×0.75	45-60	2152×1320×900
2DZSF1020	1000×2000	2		0.11-20	960	5-7	2×0.75	45-60	2219×1320×960
3DZSF1020	1000×2000	3	2-200	0.10-2	960	5-7	2×0.75	45-60	2286×1320×1030
4DZSF1020		4		0.07-15	960	4-8	2×0.75	45-60	2353×1320×1100
5DZSF1020		5		0.07-15	960	4-8	2×1.5	45-60	2420×1320×1160
6DZSF1020		6		0.07-15	960	4-8	2×1.5	45-60	2487×1320×1220
DZSF1025	1000×2500	1		0.1-15	1450	5-7	2×0.4	45	2203×1320×900
2DZSF1025		2		0.08-15	1450	5-7	2×0.4	45	2269×1320×960
3DZSF1025		3		0.07-15	960	6-8	<span styl

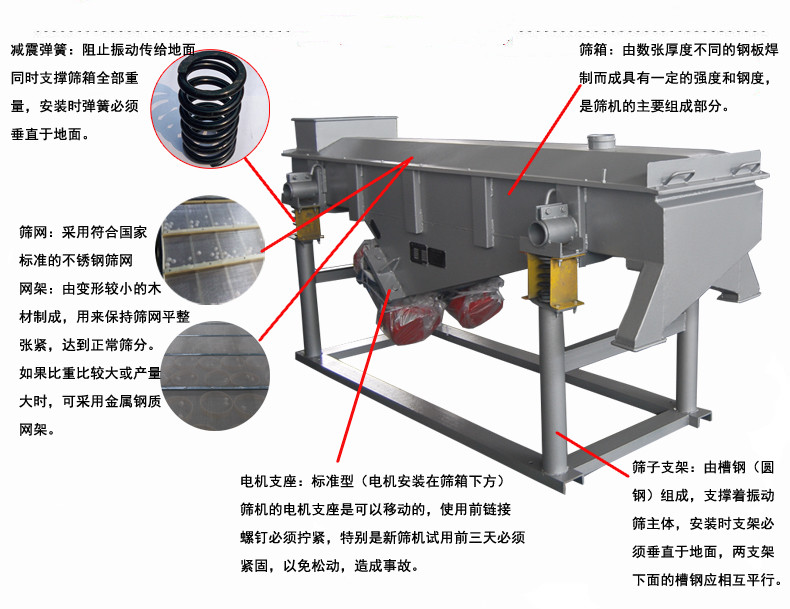

結構說明

直線振動篩機主要由篩箱、篩框、篩網、振動電機、電機臺座、減振彈簧、支架等組成。

1、篩箱：由數種厚度不同的鋼板焊制而成，具有一定的強度和剛度，是篩機的主要組成部分。

2、篩框：由松木或變形量較小的木材制成，主要用來保持篩網平整，達到正常篩分。

3、篩網：有低碳鋼、黃銅、青銅、不銹鋼絲等數種篩網。

4、振動電機(使用與維修方法詳見振動電機使用說明書)。

5、電機臺座：安裝振動電機，使用前連接螺釘必須擰緊，特別是新篩機試用前三天、必須反復緊固，以免松動造成事故。

6、減振彈簧：阻止振動傳給地面，同時支持篩箱的全部重量，安裝時，彈簧必須垂直與地面。

7、支架：由四個支柱和兩個槽鋼組成，支持著篩箱，安裝時支柱必須垂直與地面，兩支柱下面的槽鋼應相互平行。

普鋼直線篩1_04

安裝調試與使用

該設備應固定在專用地基上，由預埋螺栓固定。如不打?qū)Ｓ玫鼗?，?yīng)在工作臺與設備機座之間敷設防振橡膠板，在使用前必須給設備配置安全可靠的接地保護線。注意：設備安裝到位后，開機前必須將運輸時用來固定篩體和機座的裝置拆掉。

新篩機安裝好以后，應按以下要求檢查：

1、檢查振動電機繞組對地的絕緣電阻，若＜20MΩ必須烘干后方能使用。
