圍裙板輸送機是一種板式輸送設備。它是用于原材料處理或連續生產過程中的輸送設備。它的輸送距離可達40-80米。本產品廣泛用于機械、鑄造、冶金、化工、建材、電力、礦山、水泥等行業
13503809925
一、產品介紹

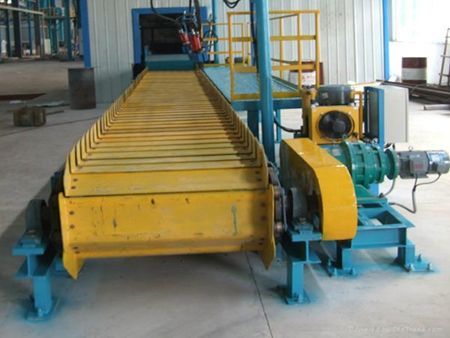

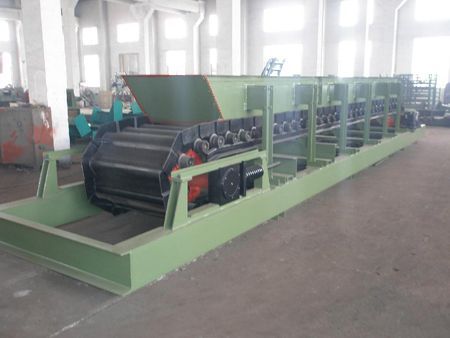

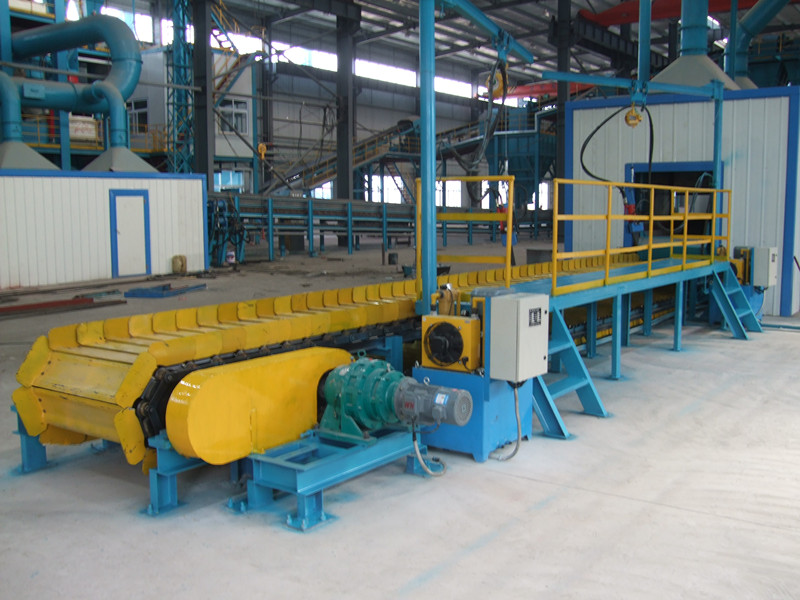

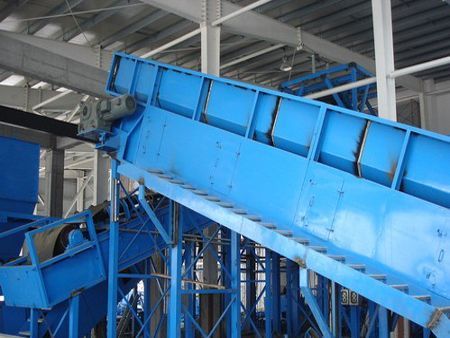

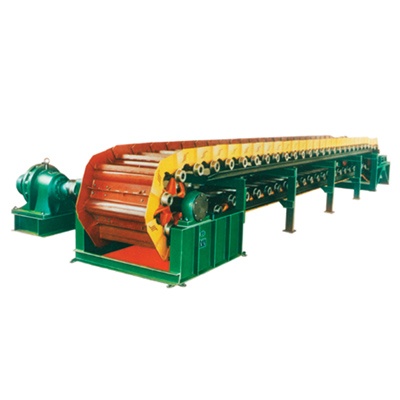

BLT型鱗板輸送機是一種特殊板式輸送機，可以作為固定式機械化運輸設備,運送散狀物料或單件重物, 尤其適用于輸送大塊的或灼熱的物料, 便于物料在運輸過程中完成冷卻、千燥、加熱、清洗及分類等工序。

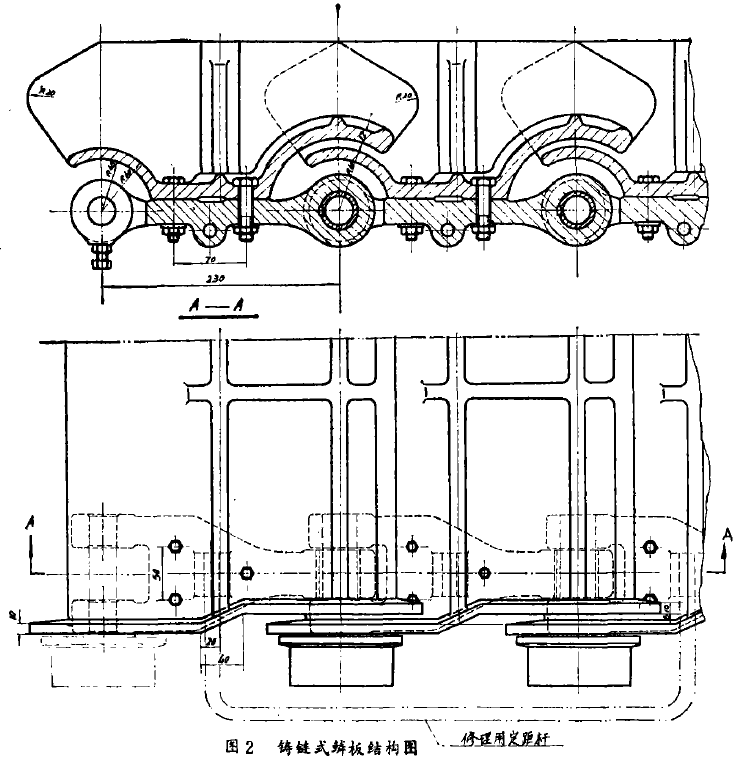

其結構特點是槽體由鋼板沖壓成帶擋邊的波浪形底板, 有足夠的強度和剛度, 牽引鏈與槽體用螺栓連接, 自重輕。該產品已廣泛用于鑄造、建材、礦山、造紙等行業, 其中已使用的產品鱗板犬寬度為2400mm, 輸送機大長度L=100m，爬升大高度為10m。
BLT型鱗板輸送機由鱗板裝置、驅動裝置、頭輪裝置或二級傳動頭輪裝置、,尾輪張緊裝置及金屬支架等部分組成。
二、BLT型鱗板輸送機的優點
1、鱗板裝置的行走輪內裝雙滾動軸承, 運行阻力低。
2、左、右牽引鏈與槽體用螺栓連接, 不采用常用的通軸, 可減輕重量。
3、鱗板槽體采用波浪形沖壓鋼板結構, 板厚較薄, 利用三角形筋板和角鋼加強, 使槽體自重輕, 剛性好, 耐沖擊。
4、行走輪與牽引鏈分開布置, 便于鱗板裝置的安裝與維修。
5、 YX型驅動裝置的減速器速比大, 輸出軸許用扭矩大, 它直接通過十字滑塊聯軸器與頭輪軸聯接, 使頭輪裝置及整個驅動系統的績構大為簡化, 制造成本低, 安裝方便。
6、尾輪張緊裝置的兩個鏈輪均以雙滾動軸承支承于尾輪軸上, 不但可以降低牽引鏈繞過尾部鏈輪時的阻力, 而且當兩牽引鏈不同步時, 鏈輪可以自動調節。
技術參數
| 型號 | 鏈板寬 | 輸送速度(m/min) | 輸送能力(m3/h) | 輸送距離 | 大粒度 | 允許上傾角（度） |
| HB50 | 500 | 7-14 | 15-20 | <80 | 120 | <30 |
| HB60 | 600 | 7-14 | 20-30 | <80 | 160 | <30 |
| HB70 | 700 | 7-14 | 30-35 | <80 | 200 | <30 |
| HB80 | 800 | 7-14 | 40-45 | <80 | 240 | <30 |
| HB100 | 900 | 7-14 | 45-55 | <80 | 300 | <30 |
